仕全兴水性异氰酸酯固化剂活化期粘度与光泽的分析
发表时间：2018-08-06 14:58:00
仕全兴各类排号的水性异氰酸酯固化剂配2233白漆，测试活化期下产品粘度变化情况，以及产品光泽变化情况并分析各固化剂活化期时间优劣如下：
固化剂品种 | S80 | D80 | 201-80 | 101-80 | 106-80 | 103-80 | |
羟基组分 | 2233白漆 |

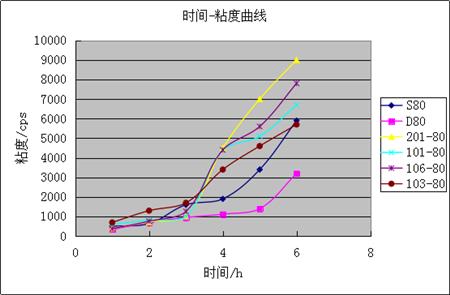

一、时间-粘度曲线：
S80 | D80 | 201-80 | 101-80 | 106-80 | 103-80 | |
1hr | 500 | 340 | 400 | 600 | 380 | 700 |
2hr | 640 | 700 | 720 | 800 | 760 | 1300 |
3hr | 1600 | 950 | 1020 | 1020 | 1260 | 1700 |
4hr | 1900 | 1120 | 4500 | 4400 | 4400 | 3400 |
5hr | 3400 | 1400 | 7000 | 5100 | 5600 | 4600 |
6hr | 5900 | 3200 | 9000 | 6700 | 7800 | 5700 |

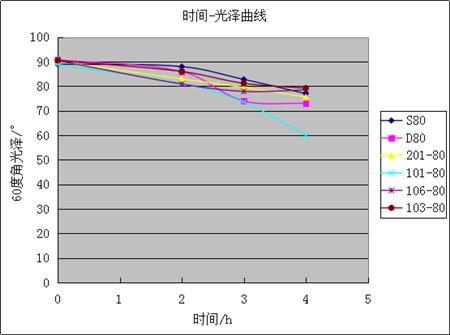

二、时间-光泽曲线
S80 | D80 | 201-80 | 101-80 | 106-80 | 103-80 | |
0 | 89 | 90.8 | 90.1 | 88.9 | 90.4 | 90.5 |
2 | 88 | 86 | 83 | 81 | 80.9 | 86 |
3 | 82.8 | 74 | 79.5 | 73.5 | 77.9 | 81.2 |
4 | 77 | 73 | 75.6 | 60 | 78.5 | 79.2 |
三、总结分析
1、以光泽下降10%计，
D80，S101-80固化剂活化期2hr/25°C，
S80，201-80,106-80,103-80，活化期4hr
2、以粘度增长趋势分析，
S80,D80，25°气温，混合配漆4hr，S80,D80粘度增加比较平缓，可稀释后再涂装，活化期4hr，201-80,101-80,106-80,103-80，25°气温，混合
配漆3hr，粘度增加比较大，活化期3hr
3、综合比较，S80活化期最好4hr/25°C，
均以2233白漆复配
四、结论
S80活化期最好4hr/25°C
D80粘度上涨最慢2.5hr/25°C
以光泽下降10%以内计
S80 | D80 | 201-80 | 101-80 | 106-80 | 103-80 | |
活化期 | 4hr | 2.5hr | 2.5hr | 2hr | 2hr | 3hr |
